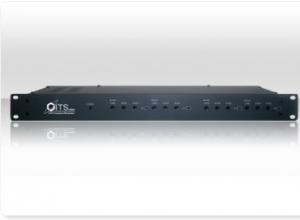

邻频调制器-T8004
- 产品型号:ITS-T8004
- 产品编号:1
- 产品价格:0元/台
- 库存数量:99台
- 推荐等级:★★★★★
- 浏览次数:0次
产品介绍
艾特斯ITS-T8004邻频调制器,采用四路调制一体设计,将四台邻频调制器整合为一台,充分节省机房机柜空间,方便安装调试。4路调制器T8004按专业级固定频道邻频调制器设计,中频采用声表滤波器处理,有效地保证了残留边带特性,使之适用于邻频传输系统。邻频调制器T8004采用无源、高选择性单频道滤波器,有效地保证了调制器良好的寄生输出抑制性能。
邻频调制器T8004广泛应用于有线电视前端,将音视频信号调制成射频信号。输入的音频、视频信号可以通过外部的调节旋钮连续调节,允许输入0.7~1.4V视频信号源信号,0.775V±10dB的音频信号,在正常频偏条件下,邻频调制器也可以在外部连续调节使输出图像正常。产品采用频率合成技术,频率稳定度高。
一、产品特点
1.T8004邻频调制器采用四路调制一体设计,节省机房机柜空间,方便安装调试。
2.输出信号强,传输距离远,输出图像优化处理,使得画面更清晰。
3.T8004邻频调制器采用中频声表面滤波,标准残留边带特性。
4.采用频率合成技术,保证输出电视频道的频率稳定度。
5.标准音视频输入,音视频调制度可调,解决图像过暗或发白的情况。
6.频率范围广,适用于49-863MHz范围的所有系统和电视频道。
二、技术参数
名 称 | ITS-T8004邻频调制器 | 名 称 | ITS-T8004邻频调制器 |
图像载波输出电平 | ≥105dbuV-20db可调 | 频率范围 | 49-750MHz 内任一频道 |
频率准确度 | ≤5KHz | 图像一伴音功率比 | -18db固定 |
射率输出阻抗 | 75Ω | 射频输出反射损耗 | ≥13db |
带外寄生输出抑制 | ≥60db | 边带抑制 | ≥60db |
视频输入 | 0.7-1.4Vp-p,75Ω正极性 | 调制度 | 87.5%可调 |
微分增益DG | ≤3% | 微分相位DP | ≤3度 |
信噪比 | ≥60db | 色一亮时延差 | ≤45ns |
带内平坦度 | ±1.2db | 音频输入 | 0.775Vrms,20Ω不平衡 |
供电 | ~220V ± 10% 50HZ | 外形尺寸 | 483mm X 136mm X 45mm |
三、应用范围
1.酒店有线电视模拟前端改造,不用每个房间放一个机顶盒,节省收视费,容易管理。
2.自办频道,婚庆现场直播,视频会议,视频监控。
3.学校电视教学,教育电视台。
