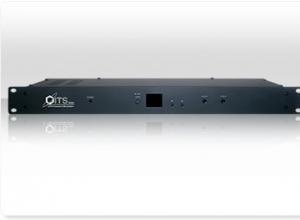

广播级捷变调制器

2017-12-26 浏览1次A-A+
产品型号:ITS-T9001
产品编号:3
产品价格:0元/台
库存数量:99台
推荐等级:★★★★★
浏览次数:0

产品介绍

  艾特斯ITS-T9001邻频调制器,按广播级固定频道邻频调制器设计,ITS-T9001邻频调制器中频、图像伴音通道采用三块声表滤波器分别处理,有效地保证了残留边带特性,使之适用于邻频传输系统,具有杂波少、图像清晰、传输距离远等特性。采用无源、高选择性单频道滤波器,有效地保证了调制器良好的寄生输出抑制性能。

    产品广泛应用于有线电视前端,将音视频信号调制成射频信号。输入的音频、视频信号可以通过外部的调节旋钮连续调节,允许输入0.7~1.4V视频信号源信号,0.775V±10dB的音频信号,在正常频偏条件下,也可以在外部连续调节使输出图像正常。具有中频环路,提供了频道变换前的外部信号处理,通过复合中频输入、输出接口,可应实现加、解扰系统功能。产品采用频率合成技术,频率稳定度高。
一、产品特点
1.频率范围广,适用于49-863MHz范围的所有系统和电视频道。
2.数码显示频道,输出电平超过+115dBμV,射频输出电平可调。
3.输出信号强,具有杂波少、图像清晰、传输距离远等特性。
4.三块中频声表滤波,隔离度高,标准残留边带特性。
5.具有中频环路,提供了频道变换前的外部信号处理,适用于加、解扰系统。
6.采用中频和本振电路均采用锁相环技术,频率稳定度高。
7.视频调制度、伴音频偏、A/V前面板可调,避免图像过暗或发白。
二、技术参数

 名 称  ITS-T9001捷变调制器  名 称  ITS-T9001捷变调制器
 图像载波输出电平  ≥115dbuV -20db可调  频率范围  49-863MHZ 内任一频道
 频率准确度  ≤5KHz  图像一伴音功率比  -18db固定
 射率输出阻抗  75Ω  射频输出反射损耗  ≥13db
 带外寄生输出抑制  ≥60db  边带抑制  ≥60db
 视频输入  0.7-1.4Vp-p,75Ω正极性  调制度  87.5%可调
 微分增益DG  ≤3%  微分相位DP  ≤3度
 信噪比  ≥60db  色一亮时延差  ≤45ns
 带内平坦度  ±1.2db  音频输入  0.775Vrms,20Ω不平衡
 供电  ~220V ± 10% 50HZ  尺寸  483mm X 136mm X 45mm
有线电视改造示意图
有线电视改造示意图
三、应用范围
1.酒店有线电视模拟前端改造,不用每个房间放一个机顶盒,节省收视费,容易管理。
2.自办频道,婚庆现场直播,视频会议,视频监控。
3.学校电视教学,教育电视台。 有线电视改造示意图
