16路机顶盒共享器

2017-12-26 浏览1次A-A+
产品型号:ITS-T8016
产品编号:35
产品价格:0元/台
库存数量:99台
推荐等级:★★★★☆
浏览次数:0

产品介绍

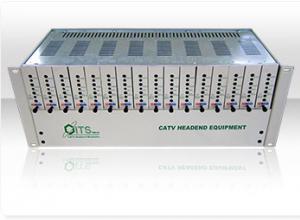

  艾特斯ITS-T8016机顶盒共享器-模块式集成调制器,采用16路模块式集成设计,将16台调制器+16路混合器整合为一台,充分节省机房机柜空间。T8016集成了内置放大模块,16路混合后输出高达110dB,无需外接放大器即可供一栋楼30-100台电视清楚的收看电视节目,安装调试简单,维护方便。16路机顶盒共享器-T8016中频处理采用声表滤波器,有效地保证了残留边带特性,使之适用于邻频传输系统。采用无源、高选择性单频道滤波器,有效地保证了调制器良好的寄生输出抑制性能。

    ITS-T8016机顶盒共享器广泛应用于有线电视前端,将音视频信号调制成射频信号。输入的音频、视频信号可以通过外部的调节旋钮连续调节,允许输入0.7~1.4V视频信号源信号,0.775V±10dB的音频信号,在正常频偏条件下,也可以在外部连续调节使输出图像正常,有效解决图像发白发偏暗等情况。机顶盒共享器T8016采用进口模块,图像质量好,机器稳定性高。T8016采用集中式供电,强化电源设计,特别适合24小时长时间开机,是目前性价比**好的机器,性能稳定,返修率不到1%,长期出口国外,品质绝对保证。
一、产品特点
1.机顶盒共享器T8016采用进口模块,图像质量好,机器稳定性高。
2.采用16路调制一体设计,节省机房机柜空间,方便安装调试。
3.集成了放大模块,16路混合后输出高达110dB,传输距离远,画面更清晰。
4.标准音视频输入,音视频调制度可调,有效解决图像发白发偏暗等情况。
5.机顶盒共享器T8016频率范围广,适用于49-860MHz范围的所有系统和电视频道。
6.采用集中式供电,强化电源设计,机器性能稳定,特别适合24小时长时间开机。
二、技术参数

名 称

ITS-T8016机顶盒共享器

图像载波输出电平

≥110dbuV —20db可调

机顶盒共享器T8016频率范围

49—860MHZ 内任一频道

频率准确度

≤5KHz

图像一伴音功率比

—18db固定

射率输出阻抗

75Ω

射频输出反射损耗

≥13db

带外寄生输出抑制

≥60db

边带抑制

≥60db

视频输入

0.7—1.4Vp-p全电视信号,75Ω正极性

调制度

87.5%可调

微分增益DG

≤3%

微分相位DP

≤3度

信噪比

≥60db

色一亮时延差

≤45ns

带内平坦度

±1.2db

音频输入

0.775Vrms,20Ω不平衡

供电

~220V ± 10% 50HZ

机顶盒共享器T8016机身尺寸

483mm X 260mm X 180mm (19”机柜式4U)

有线电视改造示意图
有线电视改造示意图
三、应用范围
1.酒店有线电视模拟前端改造,不用每个房间放一个机顶盒,节省收视费,容易管理。
2.自办频道,婚庆现场直播,视频会议,视频监控。
3.学校电视教学,教育电视台。 有线电视改造示意图
有线电视改造示意图
有线电视改造示意图
有线电视改造示意图
有线电视改造示意图
