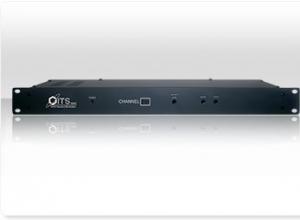

单路调制器-T8001
- 产品型号:ITS-T8001
- 产品编号:4
- 产品价格:0元/台
- 库存数量:999台
- 推荐等级:★★★★★
- 浏览次数:0次
产品介绍
艾特斯ITS-T8001邻频调制器,按专业级固定频道邻频调制器设计,中频采用声表滤波器处理,有效地保证了残留边带特性,使之适用于邻频传输系统。采用无源、高选择性单频道滤波器,有效地保证了调制器良好的寄生输出抑制性能。
产品广泛应用于小型有线电视前端、村村通和视频监控等系统,将音视频信号调制成射频信号。输入的音频、视频信号可以通过外部的调节旋钮连续调节,允许输入0.7~1.4V视频信号源信号,0.775V±10dB的音频信号,在正常频偏条件下,也可以在外部连续调节使输出图像正常。产品采用频率合成技术,频率稳定度高。
一、产品特点
1.频率范围广,适用于49-863MHz范围的所有系统和电视频道。
2.数码显示频道,输出电平超过+113dBμV,射频输出电平可调。
3.输出信号强,传输距离远,输出图像镜面处理,使得画面更清晰。
4.中频调制,采用高选择性残留边带声表滤波器,性能优越。
5.采用中频和本振电路均采用锁相环技术,频率稳定度高。
6.视频调制度、伴音频偏、A/V前面板可调,避免图像过暗或发白。
二、技术参数
名 称 | ITS-T8001 | 名 称 | ITS-T8001 |
图像载波输出电平 | ≥113dbuV -20db可调 | 频率范围 | 49-863MHZ 内任一频道 |
频率准确度 | ≤5KHz | 图像一伴音功率比 | -18db固定 |
射率输出阻抗 | 75Ω | 射频输出反射损耗 | ≥13db |
带外寄生输出抑制 | ≥60db | 边带抑制 | ≥60db |
视频输入 | 0.7-1.4Vp-p,75Ω正极性 | 调制度 | 87.5%可调 |
微分增益DG | ≤3% | 微分相位DP | ≤3度 |
信噪比 | ≥60db | 色一亮时延差 | ≤45ns |
带内平坦度 | ±1.2db | 音频输入 | 0.775Vrms,20Ω不平衡 |
供电 | ~220V ± 10% 50HZ | 尺寸 | 483mm X 136mm X 45mm |
三、应用范围
1.酒店有线电视模拟前端改造,不用每个房间放一个机顶盒,节省收视费,容易管理。
2.自办频道,婚庆现场直播,视频会议,视频监控。
3.学校电视教学,教育电视台。
